Apakah tork pemasangan untuk meterai kesatuan berputar?

Sebagai pembekal yang dipercayai dari Rotary Union Seals, saya sering menerima pertanyaan mengenai tork pemasangan untuk komponen kritikal ini. Memahami tork pemasangan yang betul adalah penting untuk memastikan prestasi optimum dan umur panjang meterai rotary kesatuan. Dalam catatan blog ini, saya akan menyelidiki konsep tork pemasangan, kepentingannya, dan bagaimana untuk menentukan tork yang sesuai untuk aplikasi khusus anda.

Apakah tork pemasangan?

Tork pemasangan merujuk kepada jumlah daya yang digunakan apabila mengetatkan bolt atau pengikat yang menjamin meterai Rotary Union di tempatnya. Kekuatan ini sangat penting kerana ia secara langsung mempengaruhi keupayaan meterai untuk mencegah kebocoran dan mengekalkan meterai yang betul antara bahagian berputar dan pegun sistem. Tork yang tidak mencukupi boleh menyebabkan kebocoran, sementara tork yang berlebihan boleh merosakkan meterai atau permukaan mengawan, juga mengakibatkan kebocoran dan kegagalan peralatan yang berpotensi.

Mengapa tork pemasangan penting?

• Pencegahan kebocoran: Meterai yang betul -betul torqued mewujudkan penghalang yang ketat dan boleh dipercayai antara cecair atau gas yang dipindahkan dan persekitaran luaran. Ini menghalang kebocoran, yang boleh mahal dari segi cecair yang hilang, pencemaran alam sekitar, dan kerosakan yang berpotensi untuk peralatan sekitar.
• Longevity meterai: Tork pemasangan yang betul membantu mengedarkan beban secara merata di seluruh meterai, mengurangkan kepekatan tekanan yang boleh menyebabkan haus dan kegagalan pramatang. Dengan memastikan meterai tidak berakhir - atau di bawah - diperketatkan, anda boleh melanjutkan hayat perkhidmatannya dan mengurangkan kos penyelenggaraan.
• Prestasi sistem: Kesatuan berputar yang disegel adalah penting untuk operasi yang cekap dari seluruh sistem. Kebocoran boleh mengganggu aliran cecair atau gas, yang membawa kepada penurunan prestasi, peningkatan penggunaan tenaga, dan bahaya keselamatan yang berpotensi.

Faktor yang mempengaruhi tork pemasangan

Menentukan tork pemasangan yang sesuai bukan satu saiz - sesuai - semua proses. Beberapa faktor perlu dipertimbangkan:

• Bahan meterai: Bahan meterai yang berbeza mempunyai sifat mekanikal yang berbeza, seperti kekerasan dan keanjalan. Bahan yang lebih lembut mungkin memerlukan tork kurang untuk mencapai meterai yang betul, sementara bahan yang lebih keras mungkin memerlukan lebih banyak daya. Sebagai contoh, meterai elastomerik seperti getah lebih fleksibel dan mungkin memerlukan tork kurang berbanding dengan meterai berasaskan PTFE.
• Reka bentuk meterai: Reka bentuk meterai Rotary Union, termasuk bentuk silang - bahagian dan bilangan bibir pengedap, boleh mempengaruhi tork yang diperlukan. Meterai dengan bibir pengedap berganda mungkin memerlukan lebih banyak tork untuk memastikan setiap bibir membuat hubungan yang betul dengan permukaan mengawan.
• Keadaan permukaan mengawan: Kelancaran, kebosanan, dan kemasan permukaan permukaan mengawan memainkan peranan penting dalam menentukan tork pemasangan. Permukaan kasar atau tidak sekata mungkin memerlukan lebih banyak tork untuk mengimbangi penyelewengan dan mencapai meterai yang baik.
• Keadaan operasi: Tekanan, suhu, dan kelajuan di mana Rotary Union beroperasi juga boleh menjejaskan tork pemasangan. Tekanan yang lebih tinggi mungkin memerlukan lebih banyak tork untuk mengekalkan meterai, sementara suhu yang melampau boleh menyebabkan bahan meterai berkembang atau kontrak, mengubah tork yang diperlukan.

Cara menentukan tork pemasangan yang sesuai

• Cadangan Pengilang: Sumber maklumat pertama dan paling boleh dipercayai adalah spesifikasi pengilang. Sebagai pembekal Seal Union Rotary, kami menyediakan arahan pemasangan terperinci dan nilai tork untuk setiap produk kami. Cadangan ini berdasarkan analisis ujian dan kejuruteraan yang luas untuk memastikan prestasi yang optimum.
• Formula pengiraan tork: Dalam beberapa kes, jika data pengilang tidak tersedia, anda boleh menggunakan formula pengiraan tork. Formula ini mengambil kira faktor -faktor seperti diameter bolt, pekali geseran antara bolt dan permukaan mengawan, dan beban pra yang dikehendaki pada meterai. Walau bagaimanapun, kaedah ini memerlukan pemahaman yang baik tentang prinsip kejuruteraan mekanikal dan harus digunakan dengan berhati -hati.
• Ujian dan Pengesahan: Untuk aplikasi kritikal atau apabila berurusan dengan keadaan operasi yang unik, mungkin diperlukan untuk menjalankan ujian untuk menentukan tork pemasangan yang optimum. Ini boleh melibatkan menggunakan sensor tork dan peralatan pengesanan kebocoran untuk mengukur prestasi meterai di bawah nilai tork yang berbeza.

Tork pemasangan untuk pelbagai jenis anjing laut rotary

• Sendi putar elektrikAnjing laut: Sendi putar elektrik digunakan untuk memindahkan isyarat elektrik dan kuasa antara bahagian berputar dan pegun. Tork pemasangan untuk meterai ini adalah penting untuk mengelakkan arcing elektrik dan memastikan penghantaran isyarat yang boleh dipercayai. Biasanya, nilai tork untuk meterai sendi putar elektrik agak rendah untuk mengelakkan merosakkan komponen elektrik halus.

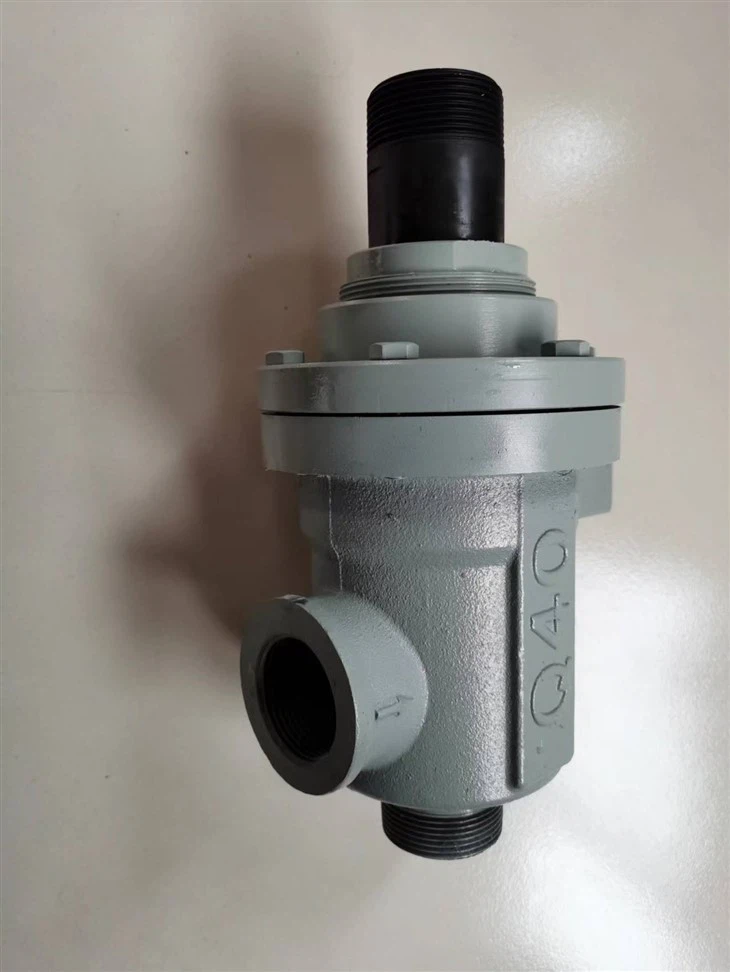

• Kesatuan Rotary GasAnjing laut: Kesatuan putar gas direka untuk memindahkan gas seperti udara, nitrogen, atau gas asli. Tork pemasangan untuk meterai kesatuan putar gas perlu dikawal dengan teliti untuk mencegah kebocoran gas, yang boleh berbahaya dan membazir. Tekanan yang lebih tinggi dalam sistem gas mungkin memerlukan tork pemasangan yang lebih tinggi, tetapi penting untuk tidak mengatasi dan merosakkan meterai.
• Meterai sendi berputaruntuk aplikasi cecair umum: Meterai ini digunakan dalam pelbagai industri untuk memindahkan cecair seperti air, minyak, atau cecair hidraulik. Tork pemasangan bergantung kepada jenis cecair, tekanan operasi, dan bahan meterai. Sebagai contoh, meterai yang digunakan dalam sistem hidraulik tekanan tinggi mungkin memerlukan nilai tork yang lebih tinggi berbanding dengan yang digunakan dalam aplikasi air tekanan rendah.

Amalan terbaik untuk memasang meterai kesatuan berputar dengan tork yang betul

• Gunakan alat yang betul: Sentiasa gunakan sepana tork yang dikalibrasi untuk memastikan aplikasi tork yang tepat dan konsisten. Elakkan menggunakan perengkuh kesan, kerana ia boleh menggunakan daya berlebihan dan merosakkan meterai atau pengikat.
• Bersihkan dan periksa permukaan: Sebelum pemasangan, membersihkan permukaan mengawan untuk menghilangkan sebarang kotoran, serpihan, atau bahan cemar. Periksa permukaan untuk apa -apa kerosakan atau penyelewengan dan pembaikan atau gantikannya jika perlu.
• Ikuti urutan tork: Apabila mengetatkan pelbagai bolt atau pengikat, ikuti urutan tork tertentu untuk memastikan walaupun memuatkan pada meterai. Ini biasanya melibatkan pengetatan bolt dalam corak silang dalam pelbagai pas, secara beransur -ansur meningkatkan tork ke nilai yang disyorkan.
• Periksa kebocoran selepas pemasangan: Setelah meterai dipasang dan torqued, periksa kebocoran menggunakan kaedah pengesanan kebocoran yang sesuai. Ini dapat membantu mengenal pasti sebarang isu awal dan membolehkan pelarasan dibuat jika perlu.

Kesimpulan

Tork pemasangan untuk Rotary Union Seal adalah faktor kritikal dalam memastikan prestasi dan panjang umur mereka yang sesuai. Dengan memahami faktor -faktor yang mempengaruhi tork pemasangan, berikutan cadangan pengilang, dan menggunakan amalan terbaik semasa pemasangan, anda boleh meminimumkan risiko kebocoran, memanjangkan hayat perkhidmatan anjing laut, dan mengoptimumkan prestasi sistem kesatuan berputar anda.

Sekiranya anda berada di pasaran untuk meterai kesatuan berputar berkualiti tinggi atau memerlukan lebih banyak maklumat mengenai tork pemasangan dan aspek teknikal yang lain, kami berada di sini untuk membantu. Pasukan pakar kami dapat memberi anda panduan dan sokongan yang anda perlukan untuk memilih meterai yang tepat untuk permohonan anda dan pastikan ia dipasang dengan betul. Hubungi kami hari ini untuk memulakan perbincangan mengenai keperluan khusus anda dan meneroka bagaimana anjing laut Rotary Union kami dapat memenuhi keperluan anda.

Rujukan

• "Buku Panduan Teknologi Pengedap" oleh Heinz K. Stepke
• Pelbagai kertas teknikal mengenai reka bentuk Rotary Union dan pemasangan meterai dari industri - pengeluar terkemuka.
